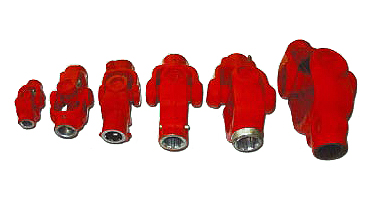

Карданный шарнир - основная составная единица силовой части карданного вала, которая обеспечивает передачу крутящего момента на 50, 160, 250, 400, 630, 1000 Н·м в сельскохозяйственных машинах и машинах специального назначения .

Карданные шарниры для сельхозмашин обеспечивают передачу крутящего момента при оборотах до 1250 в минуту, рабочих углах наклона до 22^o. Более подробная информация находится в ГОСТ 13758-89: «шарнир АА160»

Типоразмер	005	016	025	040	063	100
Крутящий номинальный момент, Н*м	50	160	250	400	630	1000
Диаметр вращения, D, мм	60	90	95	125	150	170

Основные параметры вилок

Номинальный крутящий момент, Н*м	D	L	D' x d x z
			А	Б	В	К	Д
160	90	105	38x32x8	-	35x32x21	35x29x6	-
250	95	103
400	125	120
630	150	140		42x36x8	45x40x20		37.5x44x6
1000	170	160		54x46x8

Номинальный крутящий момент, Н*м	D	L	D' x d x z
50	65	56	22 x 18 x 6
160	90	85	38 x 32 x 8
250	95	83
400	125	98
630	150	115	42 x 36 x 8
1000	170	125	54 x 46 x 8

Номинальный крутящий момент, Н*м	D	L	d	l
50	65	56	26.5	10
160	90	85	46.1	15
250	95	83	46.1	13
400	125	98	55.15	15
630	150	115	55.15
1000	170	125	71.15

Номинальный крутящий момент, Н*м	D	L	l
50	65	56	12	16
160	90	85	20	28
250	95	83	16	28
400	125	98	30	30

Номинальный крутящий момент, Н*м	D	L	d Ж	d И	l
50	65	56	20	-	12
160	90	85	25	30	20
250	95	83	-	30	18
400	125	120	30	35	30
630	150	140	35	40	30

Номинальный крутящий момент, Н*м	D	L	d	d₁	d₂	п
160	90	87.5	100	84	8.3	6
160	90	87.5	120	101.5	8.3	8
250	95	86.5	120	101.5	8.3	8
250	95	86.5	100	84	8.3	6
400	125	100	120	101.5	8.3	8
400	125	100	100	84	8.3	6
630	150	115	120	101.5	13	8
630	150	115	100	84	8.3	6
630	150	115	120	101.5	8.3	8
1000	170	150	140	120	13	8

Номинальный крутящий момент, Н*м	D	L	D¹ П	D¹ Р	d П	d Р	H П	H Р	l П	l Р
160	95	90	33.8	41.1	8	8	36.1	43.4	22	22
250	95	90	33.8	41.1	8	8	36.1	43.4	22	22
400	125	103	41.1	49.3	10	10	44.7	53.6	24	24

Основные параметры крестовин

Номинальный крутящий момент, Н*м	h	D
50	44.6	19
160	73	28
250	73	28
400	98	35
630	118	39
1000	135	50
