Карданные валы для сельскохозяйственных машин и машин специального назначения обеспечивают передачу крутящего момента на 50; 160; 250; 400; 630; 1000 Н·м с частотой вращения до 1000 мин, рабочих углах наклона до 22o, транспортных (без вращения) — 55o. Более подробная информация находится в ГОСТ 13758-89.

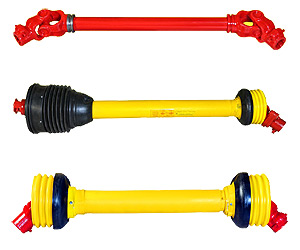

Типы выпускаемых карданных валов:
- телескопические;
- нетелескопические;
- с защитным кожухом;
- без защитного кожуха;
- с предохранительной муфтой.
|
Карданные валы без защитного
кожуха типа 01, 02, 04
Номинальный крутящий
момент, Н*м | D, мм (не более) |
| 50 | 65 |
| 160 | 90 |
| 250 | 95 |
| 400 | 125 |
| 630 | 150 |
| 1000 | 170 |
|
Карданные валы в защитном
кожухе типа 10
Номинальный крутящий
момент, Н*м | D, мм (не более) |
| 160 | 163 |
| 250 | 163 |
| 400 | 191 |
| 630 | 214 |
| 1000 | 236 |
|
|
